变频电源介绍

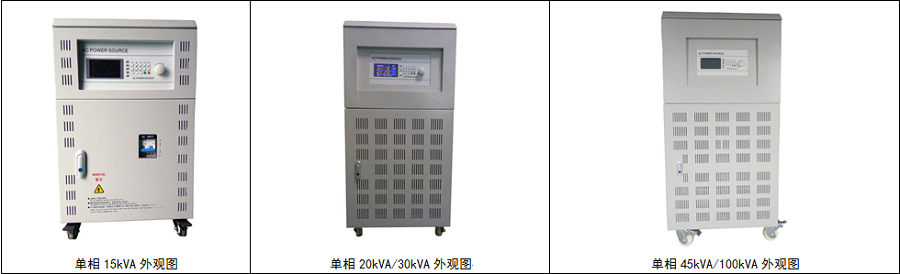

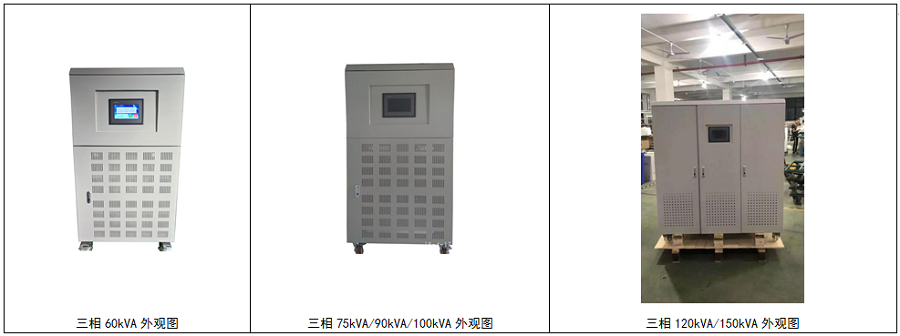

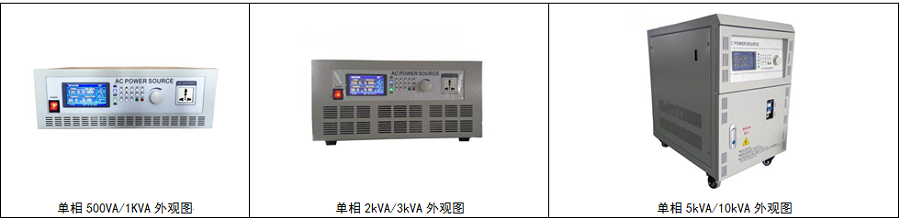

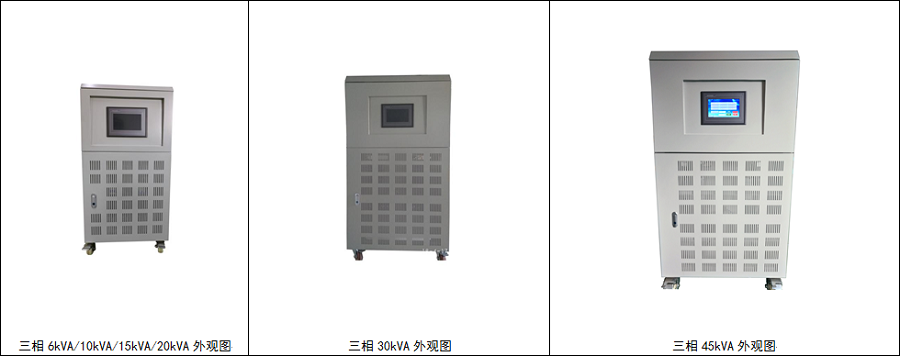

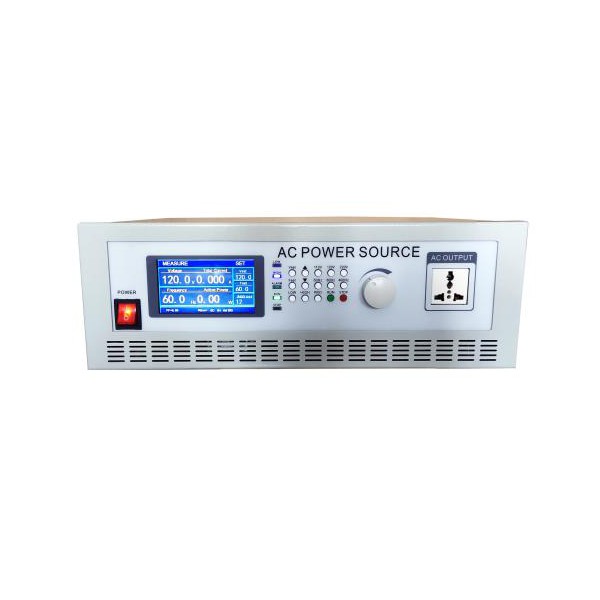

一、变频电源外观

二、变频电源介绍

由于世界各国电网指标不统一，出口电器厂商需要电源模拟不同国家的电网状况，鑫诺尔变频电源可为工程师在设计开发、生产线测试及品保的产品检测、寿命、过高压/低压模拟测试等应用中提供纯净可靠的、低谐波失真、高稳定的频率和稳压率的正弦波电力输出；可以为进口原装电器、设备的用户也需要对我国电网进行变压、变频以保证进口电器、设备的正常运转；还可以满足航空电子及军事设备高频的需求。　　

变频电源主要用于制造或出口贸易商对出口电器产品的用电检测、调试及用于精密仪器的供电电源。广泛适用于家电制造业、电机、电子制造业、IT产业、电脑设备、实验室等。

★ 家电业制造商如：空调设备、咖啡机、洗衣机、榨汁机、微波炉、收录音机、冰箱、DVD、洗尘器、电动剃须刀等产品的测试电源。　　

★ 电机、电子业制造商如：交换式电源供应器、变压器、电子安定器、AC风扇、不断电系统、充电器、继电器、压缩机、马达、被动元件等产品的测试电源。

★ IT产业及电脑设备制造商如：传真机、影印机、碎纸机、印表机、扫描器、烧录机、伺服器、显示器等产品的测试电源。　　

★ 实验室及测试单位如：交流电源测试、产品寿命及安全测试、电磁相容测试、OQC（FQC）测试、产品测试及研发、研究单位*佳交流电源。

9299彩集团★ 航空/军事单位如：机场地面设施、船舶、航天、军事研究所等的测试电源。

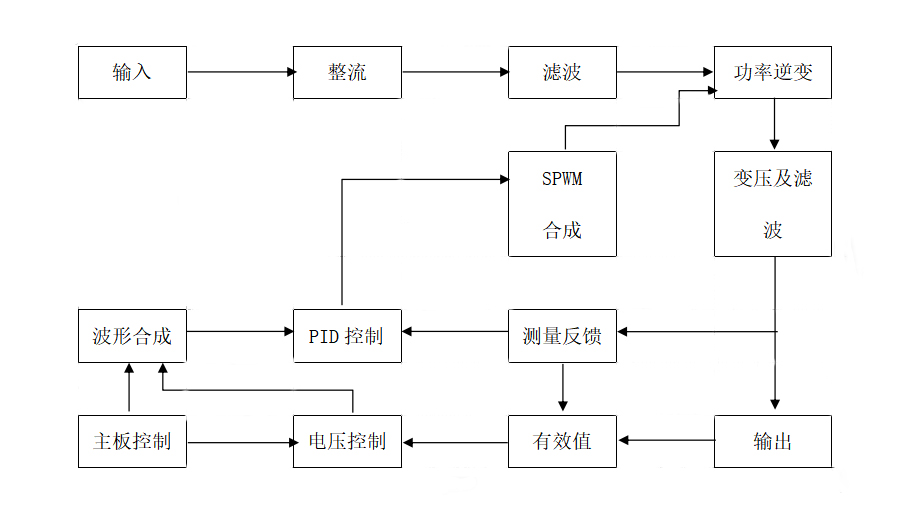

三、变频电源原理

四、产品特点

9299彩集团（1）、4.3寸（三相为7寸触摸屏）高清晰液晶屏视窗，方便、友好的人机界面，可完整显示所有设定参数和测量值，人性化的界面将变频电源引领入精密仪器领域；

（2）、可在操作面板上（三相可在触摸屏上使用虚拟数字键盘快速设定输出电压、频率等各项参数）使用快捷按键快速设定输出电压、频率等参数；

（3）、具有编程功能，可设置输出电流上限；输出常用参数记忆组等功能选配；

（4）、可选配RS232和RS485接口，与电脑连接构成智能化电源，可远程遥控、遥测、数据更换，实现对负载电气特性的实时监测记录；

（5）、可同时显示设定电压、设定频率、设定电流，实测输出电压、输出电流、有功功率、PF值、电源运行时间及各种保护指示；

（6）、具有故障自诊断功能，保护功能直接显示在液晶屏界面上，更方便、直观，提高可维修性；

（7）、主要元器件均采用进口品牌，质量可靠。

五、技术参数

（1）单相输出一

型号			HE-1005	HE-1010	HE-1020	HE-1030	HE-1050		HE-1060	HE-1100
电源容量			500VA	1kVA	2kVA	3kVA	5kVA		6kVA	10kVA
交流输入	相数		单相两线+PE
	电压		单相电压：220V±22V
	频率		50/60Hz±3Hz
交流输出	相数		单相两线
	电压		电压：1.0～300.0V 自动档：(低档)1.0～150.0V，(高档)150.1～300.0V；高档锁定：(高档)1.0～300.0V
	频率		45.0～400Hz
	额定电流	120V	4.2A	8.4A	16.8A	25A	42A		50A	84A
		240V	2.1A	4.2A	8.4A	12.5A	21A		25A	42A
	设定精度	电压	分辨力：0.1V
		频率	分辨力：0.1Hz					分辨力：0.1Hz
	测量精度	电压	分辨力：0.1V，精度：0.5%FS ±0.5					分辨力：0.1V，精度：0.5%FS ±0.5
		频率	分辨力：0.1Hz，精度：0.05%					分辨力：0.1Hz，精度：0.05%
		电流	分辨力：0.001A/0.01A，精度：0.5%FS ±0.005 /0.05					分辨力：0.001A/0.01A，精度：0.5%FS ±0.005 /0.05
		功率	分辨力：0.01W/0.1W/，精度：0.5%FS ±0.05 /0.5					分辨力：0.01kW/0.1kW/，精度：0.5%FS ±0.05 /0.5
	频率稳定度		≤0.02%
	电压失真度		线性负载：THD＜2%
	瞬态恢复时间		20ms
	电压波峰系数		1.41±0.1
	源电压效应		≤1%
	负载效应		≤1%
	过载能力		105%＜输出≤110% 15秒关断输出；110%＜输出≤200% 5秒关断输出； 200%＜输出，立即关断输出。
	抗冲击能力		①可承受3倍额定电流持续2S ②可承受功率不大于电源额定功率0.5倍的感性负载或波峰因数不大于3.0整流性负载的启动冲击
	保护装置		IGBT过热、IGBT过流、变压器过热、输入过压、输入欠压、输出过压、输出欠压、输出过流、输出过载、输出短路
	效率		＞86%
功能	显示方式		液晶显示
	在线调节功能		可在线调节输出电压、输出频率（45.0～65.0Hz）
	记忆功能		掉电记忆功能，可记忆上次输出模式及参数
	通讯接口		RS232（选配)、RS485（选配)
	远程控制		模拟控制口（选配)
工作环境	温度		0～40℃
	湿度		20～90%RH
外形尺寸W×H×D(mm)			430×150×435mm	430×150×435mm	430×177×500m	430×230×500mm	380×600×500mm		380×600×500mm	430×700×520mm
重量(Kg)			23	25	37	45	70		80	120

（2）单相输出二

型号			HE-31150	HE-31200	HE-31300	HE-31450	HE-31600	HE-31900	HE-311200
电源容量			15kVA	20kVA	30kVA	45kVA	60kVA	90kVA	120kVA
交流输入	相数		三相四线+PE
	电压		相电压：220V±22V，线电压：380V±38V
	频率		50/60Hz±3Hz
交流输出	相数		单相两线
	电压		电压：1.0～300.0V 自动档：(低档)1.0～150.0V，(高档)150.1～300.0V；高档锁定：(高档)1.0～300.0V
	频率		45.0～65.0Hz
	额定电流	120V	125A	166A	250A	375A	500A	750A	1000A
		240V	62.5A	83A	125A	187.5A	250A	375A	500A
	设定精度	电压	分辨力：0.1V
		频率	分辨力：0.1Hz
	测量精度	电压	分辨力：0.1V，精度：0.5%FS ±0.5
		频率	分辨力：0.1Hz，精度：0.05%
		电流	分辨力：0.1A/1A，精度：0.5%FS ±0.5
		功率	分辨力：0.1kW/0.01kW/0.001kW，精度：0.5%FS ±0.5
	频率稳定度		≤0.02%
	电压失真度		线性负载：THD＜2%
	瞬态恢复时间		20ms
	电压波峰系数		1.41±0.1
	源电压效应		≤1%
	负载效应		≤1%
	过载能力		105%＜输出≤110% 15秒关断输出；110%＜输出≤200% 5秒关断输出； 200%＜输出，立即关断输出。
	抗冲击能力		①可承受3倍额定电流持续2S ②可承受功率不大于电源额定功率0.5倍的感性负载或波峰因数不大于3.0整流性负载的启动冲击
	保护装置		IGBT过热、IGBT过流、变压器过热、输入过压、输入欠压、输出过压、输出欠压、输出过流、输出过载、输出短路
	效率		＞86%
功能	显示方式		液晶显示
	在线调节功能		可在线调节输出电压、输出频率（45.0～65.0Hz）
	记忆功能		掉电记忆功能，可记忆上次输出模式及参数
	通讯接口		RS232（选配)、RS485（选配)
	远程控制		模拟控制口（选配)
工作环境	温度		0～40℃
	湿度		20～90%RH
外形尺寸W×H×D(mm)			480×800×600mm	520×1000×820mm	520×1000×820mm	700×1300×1000mm	700×1300×1000mm	750×1750×1020mm	800×1700×1280mm
重量(Kg)			180	270	320	400	450	650	800

（3）三相输出一

型号			HE-1330	HE-1360	HE-13100	HE-33150		HE-33200	HE-33300	HE-33450
电源容量			3kVA	6kVA	10kVA	15kVA		20kVA	30kVA	45kVA
交流输入	相数		单相两线+PE				三相四线+PE
	电压		单相电压：220V±22V				三相电压：380V±38V
	频率		50/60Hz±3Hz				50/60Hz±3Hz
交流输出	相数		三相四线+PE
	电压		相电压：1.0～300.0V，线电压1-520V；自动档：相电压(低档)1.0～150.0V，相电压(高档)150.1～300.0V；
	频率		45.0～65Hz
	额定电流	120V	8.4A	16.8A	27A	42A		56A	84A	125A
		240V	4.2A	8.4A	13.5A	21A		28A	42A	62.5A
	设定精度	电压	分辨力：0.1V，精度：0.2%×读数值+0.2%×满量程值
		频率	分辨力：0.1Hz，精度：0.05%
	测量精度	电压	分辨力：0.1V，精度：0.2%×读数值+0.2%×满量程值
		频率	分辨力：0.1Hz，精度：0.05%
		电流	分辨力：0.1A/1A，精度：0.3%×显示值+0.3%×额定输出值
		功率	分辨力：0.1kW/0.01kW/0.001kW，精度：0.45%×读数值+0.45%×满量程值
	频率稳定度		≤0.02%
	电压失真度		线性负载：THD＜2%
	瞬态恢复时间		20ms
	电压波峰系数		1.41±0.1
	源电压效应		≤1%
	负载效应		≤1%
	三相相位差		三相标准模式：120°±2°
	过载能力		105%＜输出≤110% 15秒关断输出；110%＜输出≤200% 5秒关断输出； 200%＜输出，立即关断输出。
	抗冲击能力		①可承受3倍额定电流持续2S ②可承受功率不大于电源额定功率0.5倍的感性负载或波峰因数不大于3.0整流性负载的启动冲击
	保护装置		IGBT过热、IGBT过流、变压器过热、输入过压、输入欠压、输出过压、输出欠压、输出过流、输出过载、输出短路
	效率		＞86%
功能	显示方式		触摸屏显示
	在线调节功能		可在线调节输出电压、输出频率（45.0～65.0Hz）
	记忆功能		掉电记忆功能，可记忆上次输出模式及参数
	通讯接口		RS232（选配)、RS485（选配)
	远程控制		模拟控制口（选配)
工作环境	温度		0～40℃
	湿度		20～90%RH
外形尺寸W×H×D(mm)			430470520 mm	500900680mm	500900680mm	500900680mm		500900680mm	5901100800 mm	72012201100 mm
重量(Kg)			80	160	200	260		300	350	400

（4）三相输出二

型号			HE-33600	HE-33750	HE-331000	HE-331200	HE-331500	HE-331800	HE-332000
电源容量			60kVA	75kVA	100kVA	120kVA	150kVA	180kVA	200kVA
交流输入	相数		三相四线+PE
	电压		三相电压：380V±38V
	频率		50/60Hz±3Hz
交流输出	相数		三相四线+PE
	电压		相电压：1.0～300.0V，线电压1-520V；自动档：相电压(低档)1.0～150.0V，相电压(高档)150.1～300.0V；
	频率		45.0～65Hz
	额定电流	120V	166A	208A	277A	333A	416A	500A	555A
		240V	83A	104A	138A	167A	208A	250A	278A
	设定精度	电压	分辨力：0.1V，精度：0.2%×读数值+0.2%×满量程值
		频率	分辨力：0.1Hz，精度：0.05%
	测量精度	电压	分辨力：0.1V，精度：0.2%×读数值+0.2%×满量程值
		频率	分辨力：0.1Hz，精度：0.05%
		电流	分辨力：0.1A/1A，精度：0.3%×显示值+0.3%×额定输出值
		功率	分辨力：0.1kW/0.01kW/0.001kW，精度：0.45%×读数值+0.45%×满量程值
	频率稳定度		≤0.02%
	电压失真度		线性负载：THD＜2%
	瞬态恢复时间		20ms
	电压波峰系数		1.41±0.1
	源电压效应		≤1%
	负载效应		≤1%
	三相相位差		三相标准模式：120°±2°
	过载能力		105%＜输出≤110% 15秒关断输出；110%＜输出≤200% 5秒关断输出； 200%＜输出，立即关断输出。
	抗冲击能力		①可承受3倍额定电流持续2S ②可承受功率不大于电源额定功率0.5倍的感性负载或波峰因数不大于3.0整流性负载的启动冲击
	保护装置		IGBT过热、IGBT过流、变压器过热、输入过压、输入欠压、输出过压、输出欠压、输出过流、输出过载、输出短路
	效率		＞86%
功能	显示方式		触摸屏显示
	在线调节功能		可在线调节输出电压、输出频率（45.0～65.0Hz）
	记忆功能		掉电记忆功能，可记忆上次输出模式及参数
	通讯接口		RS232（选配)、RS485（选配)
	远程控制		模拟控制口（选配)
工作环境	温度		0～40℃
	湿度		20～90%RH
外形尺寸W×H×D(mm)			72012201100 mm	75013001400 mm	75013001400 mm	13801450870mm	13801450870mm	210016501350mm	210016501350mm
重量(Kg)			470	600	700	750	1000	1200	1500
